DM 30 giugno 2021
Impianti di distribuzione di tipo L-GNL, L-GNC e L-GNC/GNL per autotrazione alimentati da serbatoi fissi di gas naturale liquefatto.
Scarica qui il testo del D.M. 30 giugno 2021 ⬇️
Il DM 30 giugno 2021 è pubblicato nella G.U. n. 166 del 13 luglio 2021 ed è entrato in vigore il 12 agosto 2021 (trentesimo giorno successivo alla data di pubblicazione nella Gazzetta Ufficiale della Repubblica italiana).
Aggiornamenti del DM 30 giugno 2021
Il testo del DM 30 giugno 2021 è coordinato con le modifiche introdotte dal D.M. 16 febbraio 2023 «Modifiche all’allegato 1 del decreto 30 giugno 2021, recante Approvazione della regola tecnica di prevenzione incendi per la progettazione, la realizzazione e l’esercizio di impianti di distribuzione di tipo L-GNL, L-GNC e L-GNC/GNL per autotrazione alimentati da serbatoi fissi di gas naturale liquefatto» (G.U. n. 52 del 2 marzo 2023), in vigore dal 1° aprile 2023.
Campo di applicazione
DM 30 giugno 2021 si applica alla progettazione, alla realizzazione e all’esercizio degli impianti fissi di distribuzione carburante per autotrazione alimentati da serbatoi fissi di gas naturale liquefatto di capacità complessiva non superiore a 50 tonnellate, come definiti nella regola tecnica allegata al decreto.
Gli impianti fissi di distribuzione carburante per autotrazione alimentati da serbatoi fissi di gas naturale liquefatto sono attività soggette ai controlli di prevenzione incendi compresi al punto 13, lett. b) dell’allegato I al D.P.R. 1° agosto 2011, n. 151. Questi sono individuati in maniera univoca attraverso i codici di attività 13.4.C (tutti) dell’allegato III al D.M. 7 agosto 2012.
Applicazione della regola tecnica
La regola tecnica si applica agli impianti fissi di distribuzione carburante per autotrazione alimentati da serbatoi fissi di gas naturale liquefatto:
- di nuova realizzazione;
- esistenti al 12 agosto 2021 (data di entrata in vigore del DM 30 giugno 2021) nel caso di interventi di ristrutturazione, anche parziale, o di ampliamento, successivi alla data di pubblicazione del presente decreto, limitatamente alle parti interessate dall’intervento.
Sono esclusi gli impianti fissi di distribuzione carburante che, alla data del 12 agosto 2021, dispongano di un progetto approvato dal Comando dei vigili del fuoco.
Ulteriori definizioni nel DM 30 giugno 2021
Per i termini, le definizioni e le tolleranze dimensionali la regola tecnica allegata al DM 30 giugno 2021 rimanda al D.M. 30 novembre 1983. Inoltre, la regola tecnica fornisce le seguenti ulteriori definizioni.
Area di pertinenza della sezione di alimentazione GNL (isola criogenica)
È un’area di pertinenza sulla quale insistono gli elementi costitutivi della sezione di alimentazione;
Area tecnica di stazionamento dell’autocisterna e di travaso
È un’area delimitata da apposita segnaletica orizzontale destinata esclusivamente alle operazioni tecniche di travaso del GNL per il rifornimento di un serbatoio fisso e per il successivo eventuale rimessaggio dell’autocisterna;
Autocisterna
Autoveicolo per trasporto specifico di GNL;
barriera di confinamento
Struttura verticale continua realizzata con materiale incombustibile preposta al confinamento di dispersione di gas naturale evaporato nel caso di sversamento improvviso da uno degli elementi dell’impianto; le caratteristiche della barriera sono indicate nel paragrafo 9 della presente regola tecnica;
Biometano
Gas risultante da un processo di purificazione del biogas, le cui caratteristiche finali sono le stesse del gas naturale;
Capacità di un serbatoio
Volume geometrico interno del serbatoio;
Capacità utile di un serbatoio
massima capacità del serbatoio utilizzabile in sicurezza e definita dal costruttore;
Criostato (barrel)
Recipiente destinato al contenimento delle pompe sommerse;
Dumper (smorzatore)
Apparecchiatura direttamente collegata alla pompa criogenica, contenente gas naturale in fase liquida, destinato a livellare o ridurre le pulsazioni di pressione indotte da una macchina volumetrica alternativa;
Gas naturale (GN)
fluido combustibile allo stato gassoso a pressione atmosferica incolore, inodore, costituito da una miscela di idrocarburi, principalmente metano e che può contenere anche etano, propano ed altri idrocarburi. Generalmente può anche includere piccole quantità di gas inerti come l’azoto e l’anidride carbonica e tracce di altri costituenti;
Gas di evaporazione GNL (boil-off gas GNL – BOG-GNL)
È il gas risultante dall’evaporazione naturale del GNL in prossimità del suo stato di equilibrio;
Gas naturale compresso (GNC)
È il gas naturale in forma gassosa a pressione maggiore di quella atmosferica;
Gas naturale liquefatto (GNL)
fluido criogenico incolore e inodore allo stato liquido a pressione atmosferica, composto prevalentemente da metano, che può contenere quantità minori di etano, propano, butano, azoto o altri componenti generalmente presenti nel gas naturale, ad eccezione dell’anidride carbonica;
Impianto di distribuzione L-GNC/GNL
Insieme costituito da attrezzature, componenti ed accessori finalizzati alla distribuzione di GNL e di GNC per autotrazione, alimentato da un serbatoio fisso di GNL, installato in una stazione di rifornimento;
Impianto di distribuzione L-GNC
insieme costituito da attrezzature, componenti ed accessori finalizzati alla distribuzione del GNC per autotrazione, alimentato da un serbatoio fisso di GNL, installato in una stazione di rifornimento;
Impianto di distribuzione L-GNL
insieme costituito da attrezzature, componenti ed accessori finalizzati alla distribuzione del GNL per autotrazione, alimentato da un serbatoio fisso di GNL, installato in una stazione di rifornimento;
Locali di servizio
strutture e ambienti destinati alle attività accessorie quali uffici, locali vendita, magazzini, servizi igienici, impianti di lavaggio, officina senza utilizzo di fiamme libere, posti di ristoro, abitazione del gestore ecc., situate nelle pertinenze della stazione di rifornimento;
Locali tecnici
Strutture di alloggiamento delle apparecchiature costituenti l’impianto, installate all’interno delle pertinenze della stazione di rifornimento;
Manichette flessibili
Tubazioni con rigidità ridotta utilizzate per il travaso, che consentono di collegare il punto di scarico dell’autocisterna con il punto di riempimento dell’impianto;
Piazzale
Area destinata al rifornimento dei veicoli a motore;
Personale addetto
Personale adeguatamente formato ed autorizzato ad intervenire sul controllo dell’impianto, anche in emergenza.
Ove il sistema sia dotato di un sistema di controllo a distanza, si intende personale addetto anche quello formato ed autorizzato ad intervenire su tale sistema.
Può comprendere, per le operazioni di loro competenza, i conducenti dei mezzi che riforniscono l’impianto;
Pompa criogenica
Macchina operatrice che lavora con fluidi criogenici, atta alla pressurizzazione e movimentazione degli stessi;
Punto di riempimento dell’impianto
È il punto di connessione della manichetta flessibile alle tubazioni fisse dell’impianto per il riempimento del serbatoio criogenico;
Punto di scarico dell’autocisterna
È il punto di connessione tra l’autocisterna e le manichette flessibili utilizzate durante le operazioni di travaso, posto immediatamente a valle delle valvole di intercettazione dell’autocisterna;
Scambiatore/regolatore di temperatura (trim heater)
Scambiatore di calore che innalza la temperatura del combustibile fino ad un valore compatibile con la temperatura di esercizio delle attrezzature a valle o di funzionamento del sistema di alimentazione GNL del veicolo da rifornire;
Serbatoio criogenico
Uno o più recipienti metallici a pressione, termicamente isolati, destinati al contenimento del GNL, ad asse orizzontale o verticale;
Serbatoi di smorzamento
Serbatoio a bassa pressione (< 10 bar) e di volume non superiore a 2,8 m3 per il recupero del boil-off dei serbatoi in fase di rifornimento;
Sezione di alimentazione
Complesso costituito dai serbatoi fissi di GNL, suoi accessori e, se presenti, pompe adibite alla movimentazione del GNL e vaporizzatori;
Sistema di contenimento
Area idonea a contenere una fuoriuscita accidentale di GNL e ad impedire che le eventuali limitate perdite si espandano oltre l’area di pertinenza della sezione di alimentazione evitando comunque il ristagno di prodotto liquido al di sotto del serbatoio.
Tale area può essere a forma di vaso interrato o delimitata da muri o dalla topografia del terreno ovvero da appropriata inclinazione dei piani di campagna;
Stazione di rifornimento
Sito o area di proprietà confinata in cui sono svolte le attività ed i servizi correlati, accessori ed ausiliari al funzionamento degli impianti di rifornimento dei veicoli a motore ivi collocati, anche di tipo misto, comprese tutte le attrezzature, i componenti per il loro funzionamento e i locali tecnici, unitamente ai locali di servizio destinati alle attività commerciali;
Stazione di rifornimento mobile
È la stazione di rifornimento di GNL costituita da una o più unità, trasportabile con GNL a bordo1);
Stazione di rifornimento movibile
È la stazione di rifornimento di GNL montata su uno o più telai di supporto (skid) e costituita da una o più unità finalizzate a facilitare l’installazione e l’eventuale trasferimento1);
Stoccaggio di gas naturale compresso (buffer/pacco bombole)
Modalità di detenzione in sito del quantitativo di GNC necessario al corretto funzionamento dell’impianto, che si può realizzare mediante uno o più recipienti di accumulo realizzati mediante bombole, supportate da idonea struttura, collegate fra loro e da collocarsi in locali normati dal punto 2.5 del D.M. 28 giugno 2002;
Tettoia
Copertura priva di pareti perimetrali, ovvero aperta almeno su due lati contrapposti, realizzata in materiale incombustibile di tipo leggero, con esclusione di lamiera metallica;
Torcia fredda
Dispositivo dedicato al raccoglimento degli eventuali scarichi delle valvole di sicurezza e degli spurghi dell’impianto di distribuzione o di una parte di questo, al fine di convogliare il gas naturale ad una quota ed una posizione considerata di sicurezza; la torcia fredda talvolta è identificata con i termini di fiaccola fredda, colonna di scarico o di spurgo, etc. (ventstack, coldflare in letteratura tecnica);
Tubazioni flessibili di collegamento
Tratti di tubazione di lunghezza limitata che, grazie alla loro flessibilità, consentono di collegare terminali di tubazioni rigide con apparecchiature o recipienti;
Valvola di autochiusura (uomo morto)
È la valvola di intercettazione a comando manuale dotata di un dispositivo automatico di autochiusura in grado di funzionare anche in condizione di emergenza;
Valvola di sicurezza
È la valvola limitatrice di pressione a funzionamento automatico avente un ingresso ed uno scarico, il cui scopo è quello di impedire che un impianto o parte di esso, contenente liquidi o gas/vapori, possa essere sottoposto ad una pressione superiore a quella di progetto;
Vaporizzatore
Sistema per la vaporizzazione o il condizionamento della temperatura del GNL.
1) Definizioni tratte da norma UNI EN ISO 16924:2018 – Stazioni di rifornimento per gas naturale – Stazioni a GNL per il rifornimento dei veicoli.
Allegato A – Schema blocchi sistema recupero boil off gas
A1 – Sistema senza serbatoio di smorzamento
A2 – Sistema con serbatoio di smorzamento
Allegato B – Schema blocchi impianti interconnessi
(GNL e GNC DM 2002)

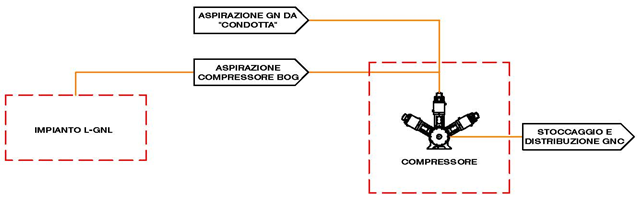

B1 – Impianto L-GNL interconnesso

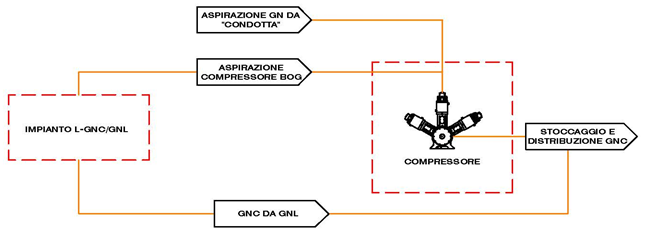

B2 – Impianto L-GNC/GNL interconnesso
Il DM 30 giugno 2021 è pubblicato nella G.U. n. 166 del 13 luglio 2021, mentre il D.M. 16 febbraio 2023 è pubblicato nella G.U. n. 52 del 2 marzo 2023.
