DM 16 aprile 2008

Regola tecnica per la progettazione, costruzione, collaudo, esercizio e sorveglianza delle opere e dei sistemi di distribuzione e di linee dirette del gas naturale con densità non superiore a 0,8.

Scarica qui il testo del D.M. 16 aprile 2008 ⬇️

Il DM 16 aprile 2008 è pubblicato nella G.U. n. 107 dell’8 maggio 2008 – S.O. n. 115 ed è in vigore dal 4 novembre 2008 (centottantesimo giorno successivo alla sua pubblicazione nella Gazzetta Ufficiale della Repubblica italiana).

Campo di applicazione del DM 16 aprile 2008

Il DM 16 aprile 2008 ha per scopo l’emanazione della regola tecnica per la progettazione, costruzione, collaudo, esercizio e sorveglianza dei sistemi di distribuzione del gas naturale con densità non superiore a 0,8.

Le disposizioni si applicano ai sistemi di distribuzione e linee dirette di nuova realizzazione, nonché a quelli esistenti all’atto di entrata in vigore del DM 16 aprile 2008 solo nel caso di modifiche sostanziali concernenti la potenzialità o il tracciato o la concezione degli impianti o sistemi stessi.

Nel caso di modifiche sostanziali le disposizioni si applicano solo alle parti oggetto di modifica, fermo restando il rispetto delle preesistenti condizioni di sicurezza per le parti non oggetto di modifica.

Regola tecnica allegata al DM 16 aprile 2008

La regola tecnica allegata al decreto disciplina le attività di progettazione, costruzione, collaudo, esercizio e sorveglianza dei sistemi di distribuzione del gas e delle linee dirette, al fine di garantire la sicurezza, la possibilità di interconnessione e l’interoperabilità dei sistemi stessi, e si applica:

• ai sistemi di distribuzione ed alle linee dirette del gas naturale (densità ≤ 0,8);
• ai gruppi di misura presso i clienti finali.

Classificazione delle condotte

Le condotte che alimentano e che si dipartono a valle degli impianti di riduzione della pressione si classificano in base alla pressione massima di esercizio (MOP):

• condotte di 1^a specie: MOP superiore a 24 bar (2,4 MPa);
• condotte di 2^a specie: MOP superiore a 12 bar (1,2 Mpa) ed inferiore od uguale a 24 bar (2,4 MPa);
• condotte di 3^a specie: MOP superiore a 5 bar (0,5 MPa) ed inferiore od uguale a 12 bar (1,2 MPa);
• condotte di 4^a specie: MOP superiore a 1,5 bar (0,15 MPa) ed inferiore o uguale a 5 bar (0,5 MPa);
• condotte di 5^a specie: MOP superiore a 0,5 bar (0,05 MPa) ed inferiore od uguale a 1,5 bar (0,15 MPa);
• condotte di 6^a specie: MOP superiore a 0,04 bar (0,004 MPa) ed inferiore od uguale a 0,5 bar (0,05 MPa);
• condotte di 7^a specie: MOP inferiore od uguale a 0,04 bar (0,004 MPa).

Definizioni

• Sistemi di distribuzione: reti di gasdotti locali integrati funzionalmente, per mezzo delle quali è esercitata l’attività di distribuzione; l’impianto di distribuzione è costituito dall’insieme di punti di alimentazione della rete di gasdotti locali, dalla stessa rete, dai gruppi di riduzione e/o dai gruppi di riduzione finale, dai sistemi di derivazione d’utenza fino ai punti di consegna o di vendita e dai gruppi di misura.
• Linee Dirette: gasdotto che rifornisce un centro di consumo in modo complementare all’impianto di distribuzione.
• Sistemi di Misura: insieme completo di strumenti di misura ed altri dispositivi assemblati per eseguire specifiche misure.
• MOP (Maximum Operating Pressure – Pressione Massima di esercizio): pressione massima a cui le condotte possono essere impiegate in continuo in condizioni normali di funzionamento.
• MIP (Maximum Incidental Pressure – Pressione Limite di guasto): pressione massima che il sistema può raggiungere per un breve periodo, limitata dai dispositivi di sicurezza.
• Cabina: locale/i contenente/i le apparecchiature costituenti l’impianto di riduzione, solitamente in muratura, le cui dimensioni sono tali da consentire l’accesso e la presenza di personale al suo interno.
• Alloggiamento: manufatto di contenimento delle apparecchiature costituenti l’impianto di riduzione, avente dimensioni ridotte, all’interno del quale, di norma, non è previsto l’accesso del personale.
• Sorveglianza: insieme di operazioni di conduzione, manutenzione e verifiche di integrità, secondo applicabilità.
• Modifica sostanziale degli impianti di riduzione della pressione: rifacimento e/o adeguamento integrale di una parte significativa dell’impianto quale:

1. 1. tratto di monte, comprendente tutti gli apparati compresi tra il p.to di consegna ed il p.to di filtraggio escluso;
   2. gruppo di regolazione della pressione comprendente nel suo complesso, oltre ai regolatori di servizio, regolatori di controllo e di emergenza;
   3. tratto di uscita comprendente la valvola di emergenza di valle, le valvole di intercettazione ed il giunto isolante.

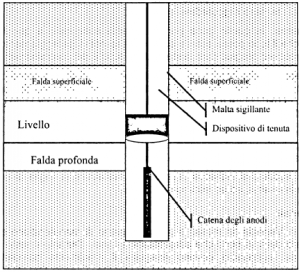

Dispersori di protezione catodica

Nell’appendice tecnica 1 della Sezione 4 vengono presi in considerazione alcuni aspetti della realizzazione dei dispersori profondi.

Piano campagna

Il testo ufficiale del DM 16 aprile 2008 è pubblicato nella G.U. n. 107 dell’8 maggio 2008 – S.O. n. 115.
